产品概述：高压串联电抗器主要与高压并联电容器相串联用于限制电容器投切过程中的合闸涌流，抑制电网电压波形畸变和控制流过电容器的谐波分量，消除谐波和过电流对电容器的损伤，此外，部分电网或用电设备为了限制电流的突变也接入电抗器起限流保护作用。随着电网的不断发展，作为无功补偿装置中不可缺少的设备，高压串联电抗器被越来越广泛地使用。
高压串联电抗器主要与高压并联电容器相串联用于限制电容器投切过程中的合闸涌流，抑制电网电压波形畸变和控制流过电容器的谐波分量，消除谐波和过电流对电容器的损伤，此外，部分电网或用电设备为了限制电流的突变也接入电抗器起限流保护作用。随着电网的不断发展，作为无功补偿装置中不可缺少的设备，高压串联电抗器被越来越广泛地使用。
结构特点 | |
铁芯 | 铁芯的材料选用矿物氧化物涂覆的优质冷轧硅钢片 。 |
线圈 | 线圈为环氧树脂真空浇注线圈，线圈内外敷设环氧玻璃网格布增强，采用F级环氧树脂在真空状态下进行浇注。 该线圈不但绝缘性能好，而且机械强度高，能耐受大电流冲击和冷热冲击而不开裂。 |
装配 | 铁芯端面采用优质硅钢片端面胶，使铁芯柱与铁匏牢固地结合在一起，大大减小了运行时的噪音。 |
参数和标准 | |
使用环境条件 | 1.海拔高度不超过2000米。 |
2.运行环境温度-25℃～+45℃，相对湿度不超过90%。 | |
3.周围无有害气体，无易燃易爆物品。 | |
4.周围环境应有良好的通风条件，如装在柜内，应加装通风设备。 | |
其他 | |
订货须知 | 1、产品型号 |
2、额定电流 | |
3、额定电压（电网电压） | |
4、额定电感 | |
5、绝缘等级 | |
6、其它特殊要求可在协议中另行规定 | |

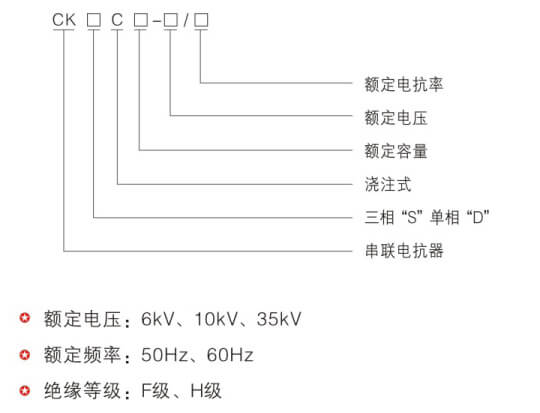

型号及含义：
高压串联电抗器技术参数 | ||||||||||
电抗器型号 | 额定容量 (kvar) | 额定电压 (kv) | 电抗率 % | 额定电流 (A) | L (mm) | W (mm) | H (mm) | A (mm) | B (mm) | 重量 (kg) |
CKSC-30/6-5 | 30 | 6 | 5 | 52 | 930 | 590 | 1121 | 550 | 400 | 410 |
CKSC-36/6-6 | 36 | 6 | 6 | 52 | 930 | 590 | 1121 | 550 | 400 | 410 |
CKSC-45/6-5 | 45 | 6 | 5 | 79 | 960 | 590 | 1041 | 400 | 400 | 510 |
CKSC-54/6-6 | 54 | 6 | 6 | 79 | 960 | 590 | 1041 | 400 | 400 | 510 |
CKSC-60/6-5 | 60 | 6 | 5 | 105 | 970 | 590 | 1013 | 550 | 400 | 550 |
CKSC-72/6-6 | 72 | 6 | 6 | 105 | 910 | 740 | 1101 | 550 | 550 | 510 |
CKSC-75/6-5 | 75 | 6 | 5 | 131 | 910 | 740 | 1101 | 550 | 550 | 510 |
CKSC-90/6-6 | 90 | 6 | 6 | 131 | 940 | 740 | 1241 | 660 | 550 | 640 |
CKSC-120/6-5 | 120 | 6 | 5 | 210 | 1060 | 740 | 1261 | 550 | 550 | 830 |
CKSC-144/6-6 | 144 | 6 | 6 | 210 | 990 | 740 | 1261 | 550 | 550 | 790 |
CKSC-180/6-5 | 180 | 6 | 5 | 315 | 1120 | 740 | 1355 | 550 | 550 | 1080 |
CKSC-200/6-5 | 200 | 6 | 5 | 350 | 1260 | 850 | 1281 | 660 | 660 | 1200 |
CKSC-216/6-6 | 216 | 6 | 6 | 315 | 1200 | 740 | 1317 | 550 | 550 | 1055 |
CKSC-240/6-6 | 240 | 6 | 6 | 350 | 1200 | 740 | 1317 | 550 | 550 | 1075 |
CKSC-90/10-4.5 | 90 | 10 | 4.5 | 105 | 1050 | 740 | 1103 | 550 | 550 | 720 |
CKSC-108/10-4.5 | 108 | 10 | 4.5 | 126 | 1050 | 740 | 1163 | 550 | 550 | 800 |
CKSC-120/10-6 | 120 | 10 | 6 | 105 | 1030 | 740 | 1151 | 550 | 550 | 770 |
CKSC-135/10-4.5 | 135 | 10 | 4.5 | 157 | 1060 | 740 | 1163 | 550 | 550 | 790 |
CKSC-144/10-6 | 144 | 10 | 6 | 126 | 1060 | 740 | 1240 | 550 | 550 | 845 |
CKSC-162/10-4.5 | 162 | 10 | 4.5 | 189 | 1110 | 740 | 1181 | 550 | 550 | 930 |
CKSC-180/10-4.5 | 180 | 10 | 4.5 | 210 | 1210 | 740 | 1230 | 550 | 550 | 1280 |
CKSC-180/10-6 | 180 | 10 | 6 | 157 | 1090 | 740 | 1240 | 550 | 550 | 960 |
CKSC-189/10-4.5 | 189 | 10 | 4.5 | 220 | 1210 | 740 | 1285 | 550 | 550 | 1280 |
CKSC-216/10-4.5 | 216 | 10 | 4.5 | 252 | 1110 | 740 | 1286 | 550 | 550 | 1070 |
CKSC-216/10-6 | 216 | 10 | 6 | 189 | 1360 | 740 | 1265 | 660 | 660 | 1060 |
CKSC-225/10-4.5 | 225 | 10 | 4.5 | 262 | 1360 | 740 | 1381 | 660 | 660 | 1180 |
CKSC-240/10-6 | 240 | 10 | 6 | 210 | 1330 | 740 | 1126 | 660 | 660 | 1000 |
CKSC-240/10-12 | 240 | 10 | 12 | 96 | 1350 | 850 | 1266 | 660 | 660 | 1150 |
CKSC-243/10-6 | 243 | 10 | 4.5 | 283 | 1360 | 740 | 1148 | 660 | 660 | 1180 |
CKSC-252/10-6 | 252 | 10 | 6 | 220 | 1350 | 740 | 1186 | 660 | 660 | 1190 |
CKSC-270/10-4.5 | 270 | 10 | 4.5 | 315 | 1290 | 740 | 1353 | 660 | 660 | 1400 |
